Runko- ja haarukkajigeistä on aina välillä mainittu erinäisissä langoissa ja ovat herättäneet kiinnostusta joidenkin keskuudessa. Olisi hyvä jos tietoa, kuvia ja kokemuksia saisi kerättyä yhteen lankaan.
Omat jigit ovat olleet mallia lattarautapurkkapatenttiviritelmiä, joiden säädettävyys on ollut tuskallista ja luotettavuuskin siinä ja siinä. Kunnollisten jigien rakentaminen on kuitenkin ollut ToDo-listalla jo pidemmän aikaa. Alkuviikosta sitten innostuin etsimään vihdoin kunnon materiaalia jigien rakennusmateriaaliksi. Juuri oikeaa profiilia löytyi lopulta metallipurkaamolta; vähän tuhdimpaa alumiiniprofiilia jostakin vanhasta valomainoksesta sekä pienempää profiilia kiinnikkeineen messustandistä/väliseinästä.
Jigi etuhaarukalle
Rakensin omani melko pitkälti ANT Biken Mike Flanniganin jigin designin pohjalta. Vielä pitäisi joitakin säätöpultteja muuttaa kahvallisiksi, jolloin säätäminen olisi helpompaa ja nopeampaa. Ruotoputkelle pitäisi jokin kiinnike/klamppi/vinga vielä hankkia.
Jigi pyörän rungolle
Runkojigin malleja löytyy pienellä googlettelulla useita erilaisia. Runkojigeistä löytyy niin pöytämalleja, seinämalleja/kehysmalleja kuin myös “ympärikierrettäviä” malleja. Omani tein tuollaisena “ympärikierrettävänä” ja inspiraatiota hain rakenteesseen mm. Alex Wetmoren rakentamasta jigistä. Myös tähän pitäisi joitakin säätöpultteja muuttaa kahvallisiksi, vaihtaa kulmaraudat hieman tukevampiin malleihin ja sorvata/sorvauttaa kartiot keskiön kiinnityskohtaan sekä emäputkelle ja satulaputkelle.
Jossain vaiheessa kävi myös itellä mielessä puisen jigin teko mutta tulin siihen lopputulemaan, että tuollainen metallinen on huomattavasti pitkäikäisempi/kestävämpi ja toleranssienkin suhteen toi on parempi.
Unohtui mainita, että tuohon runkojigiin olisi tarkoitus vielä hitsailla renkailla liikkuva teline.
Molemmat jigit on kasattu leikkaa/liimaa -menetelmällä, sen ihmeellisempiä koneistuksia/sorvauksia/jyrsintöjä ei tarvittu. Muutama reikä piti porata.
Materiaalikustannuksetkin pysyivät varsin maltillisina, kun alumiiniprofiilit löytyivät käytettynä.
Jossain vaiheessa kävi myös itellä mielessä puisen jigin teko mutta tulin siihen lopputulemaan, että tuollainen metallinen on huomattavasti pitkäikäisempi/kestävämpi ja toleranssienkin suhteen toi on parempi.
Unohtui mainita, että tuohon runkojigiin olisi tarkoitus vielä hitsailla renkailla liikkuva teline.
Joo - aivan saletisti tuo sinun tekemäsi voittaa tuollaisen vaneriviritelmän. Itsellä tässä projektissa on kyllä vähän sellainen meno, että suht. helpolla ja käsillä olevista materiaaleista tehtävä jigi, vaikkakin "kertakäyttöisenä", vie voiton, koska pyrkimys on päästä mahd. nopeasti itse asiaan. Etenkin kun voi olla, että ihan heti ei tulisi tuon tarve uudestaan vastaan.
Nuo kolme alinta jigiä ovat kyllä yksinkertaisuudessaan todella kiinnostavat.
Tuli tuossa ostettua hieman alumiinia ja meinasin päivittää ainakin alkuun etuhaarukkajigiä. Tarkoituksena on tehdä tuollaisen Anvilin tyylinen jigi käyttäen päärunkona kuitenkin tuota alumiiniprofiilia vanhasta jigistä. Alumiinia tuli ostettua kuitenkin yli oman tarpeen, joten ajattelin kysyä, että jos kellään kotirakentelijalla olisi tarvetta etuhaarukkajigille, niin voisin tehdä samalla toisen suht edulliseen hintaan. Mukaan alumiininen dummyakseli pultteineen sekä voin myös hankkia lukituskahvat ja mallinepuristimen ruotoputkea varten. PM jos kiinnostaa. MENI JO!
Vanhasta jigistä jäänee käyttämättömäksi t-ura alumiiniprofiilia, olisiko tuo nyt ollut 50x100mm, noin 140cm ja 70cm pätkät, joten jos jollakulla on tarvista niin voisin mahdollisesti myydä edullisesti.
Samaan hengenvetoon haastan muut rakentelijat esittelemään omat jiginsä tässä ketjussa.
Meinasin arvuutella teitkö osat jyrsimellä pyöröpöytää käyttäen, mutta linkin takaa paljastui oikeaksi vastaukseksi. Minkä kokoista profiilia tulee uuteen jigiin?
Omat jigit, paljon vaatisivat päivitystä.
Haarukkajigi on näistä se joka vaati enemmän päivitystä, yhtään osista ei ole tehty pelkästään sitä varten.
Runkojigi alkaa olla sitä mitä haluankin, mutta profiilit voisi vielä päivittää tukevammiksi. Laitan ehkä huommenna kuvan missä näkyy myös päivitetty taka-akselin pidin. Uusimmissa osissa on nyt myös liitännät juurikaasutusta varten.
Eiköhän noilla tule tarpeeksi tukeva. Minkä tyylinen jigistä muuten tulee?
Muutama lisäkuva omasta jigistä.
Emäputken alasovite on kaksipuoleinen, normaalille 1-1/8" ja 44mm emäputkelle, lisänä myös liitäntä juurikaasulle. Etupään nivelpiste on emäputken alapään kohdalla joten kulman muutos ei vaikuta emäputken X-Y mittaan.
Keskiötä varteen on soviteholkit 68mm ja 73mm muhveille ja 100mm menee ilman holkkia, myös liitäntä juurikaasulle.
Virtaus noin 2 l/min, lisäaine er70s-2 tai er312 ja kaasuna Argon.
Näitä ei kannata ottaa mitenkään totuuksina, kokeilemalla hankittua tietoa. Lisäaineista er312 helpompi hitsata, mutta ei välttämättä parempi vaihtoehto.
Hyvä tietää, kiitos. Jos sitä innostuis vaikka korjailujen sijaan ekan oman rungon tekemään. Iso peukku näille diy langoille. Nää lämmittää vuorotteluvapaalaisen vieroitusoireita töistä.
Noita puristimia jos haluua ns. olevinaan laadukkaampia. Niin ainakin Besseyn mallinepuristimet on eri päteviä.
^ Jatkan vielä hieman off-topiccia
Vielä käytetystä lisäaineesta, pääasiassa käytän 1mm lankaa ja harvoin 1.6mm lankaa. 1mm er70s-2 on vaikea löytää Suomesta.
Kyllä Bessey olisi laadukkaampi, mutta ei näillä budjeteilla vaikka tykkäisin joskus tehdä kunnon työkaluilla. Mutta asiansa ajaa nuo nykyisetkin varsinkin nuo mustat 2" u-puristimet.

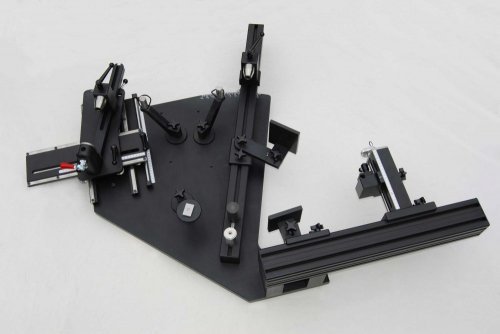

Arctos-kopio tuosta pitkälti tulee, tuossa vielä havainnekuvaa; https://dl.dropboxusercontent.com/u/31410179/Jigit/FrameFixture.jpg
Päärunko tulee olemaan 160x80mm ja 80x80mm profiilia. Nuo pienemmät profiilit ovat 40x40mm. Muut osat alumiinia ja kartiot sekä kiinnikkeet/sovitteet terästä. Rosteri tietysti olisi ollut hyvä materiaali noihin, mutta kun kerta käsiin tarttui sopivaa ruostuvaa, niin mennään nyt niillä.
Spämmätään nyt lisää, kun kerta kävin tänään verstaalla. Tuli tehtyä sovite emäputkelle, 44mm ja perus 1 1/8". Pitää varmaan tehdä vielä tuumaiselle myös, kun sitä aina välillä kuitenkin tarvii. http://farm6.staticflickr.com/5518/11277160754_350fe7b651_c.jpg
