Ei tapahdu ihmeitä, mutta haarukka kasassa lukuun ottamatta PM-kiinnikkettä.
Yhden kuvan muistin ottaa tänään, huomenna lisää kun haarrukka tulee pois kylvystä.

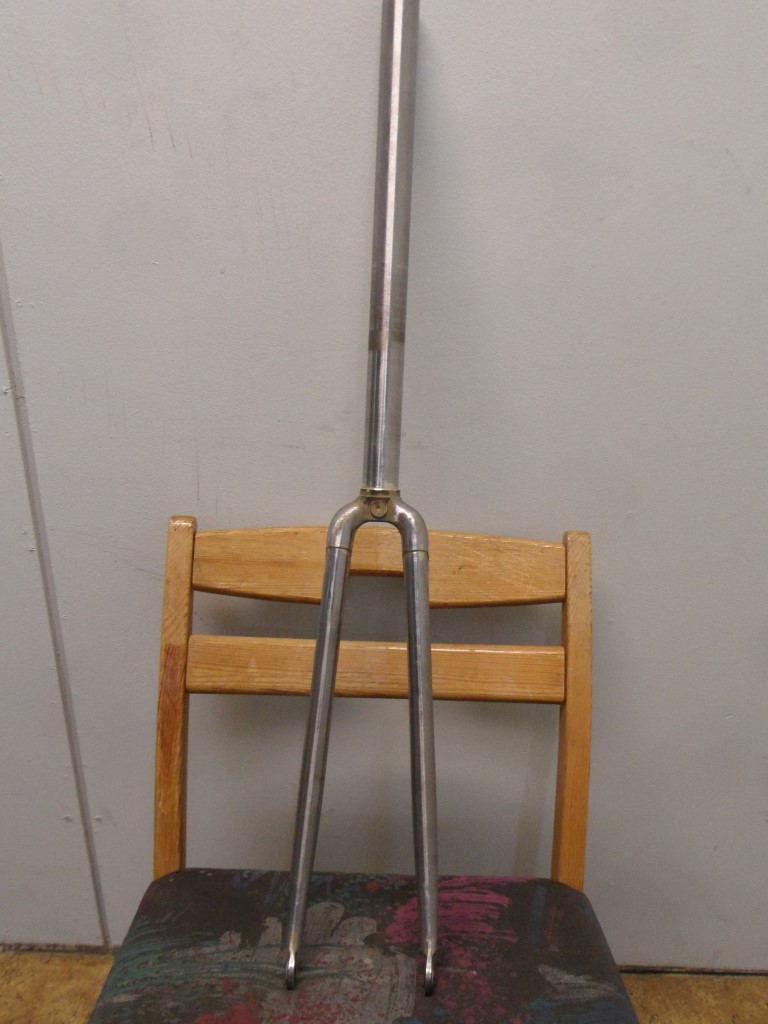

Muutama kuva haarukasta, vielä tosin puuttu kiinnike satulalle.
https://dl.dropbox.com/sh/64m81b57fg443mt/S_KkJK7f0v/11.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/RCw-K5jR-j/12.JPG
Dropouttien muotoilu ilman mallia hieman vaikeaa, no aika lähelle ne sai muodoiltaa toisiaan.
Huom. laadukas “ruuvipenkki”
https://dl.dropbox.com/sh/64m81b57fg443mt/qNNMC1vcaZ/13.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/nxi0mg0Cy_/15.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/HWtoGWIsFP/14.JPG
Järeän näköinen haarukka. Mitäs tuo painaa?
Klearankea nelituumaiselle?
petyin kun ei 20mm thru
Painoa haarukalla tuossa kunnossa noin 1200g, punnittu vettä putkissa ja dropouti muokkaamatta. Kaulaputkesta lähtee noin 150mm pois ja jarrukiinnike lisättävä, joten paino tulee asettumaan vähän alle 1100g.
Tilaa on Budille, n.140mm tilaa.
Mietin 15mm akselia, mutta jätin vielä väliin, tehdään sitten vaikka seuraavaan versioon
Dropoutit onnistui yllättävän hyvin, jopa niin hyvin, että ei tarvitse jatkossa ostaa valmiita kunhan vaan leikkauttaa sopivia osia laserilla.
Sen verran edistin hommaa tänään, että sain hitsattua satulaputken keskiöön.
Tarkotus oli hitsata enemmänkin, mutta kädet tärisi sen verran paljon ettei kannattanu jatkaa.
https://dl.dropbox.com/sh/64m81b57fg443mt/2nh2eJlLUJ/16.JPG
Juurikaasu tekee ihmeitä, helpompi muutenkin hitsata kun tukee juuren puolelta. Estää myös läpipalamista vaikka on sitä vieläkin johtuen käsien tärinästä.
https://dl.dropbox.com/sh/64m81b57fg443mt/le5DBhp5gj/17.JPG
Haarukkaan käppästelty post mount, painoa lyhentämättömänä 1213g.
https://dl.dropbox.com/sh/64m81b57fg443mt/scabNfGwqR/18.JPG
Työkaluja piti valmistaa ja käyttää tänään. Sorvi ja jyrsin oli auttanut hommassa kovasti, nyt tehty käyttäen akkuporakonetta ja rälläkkää.
Chainstayn lommottamiseen työkalut, monttu tuo mukavasti mutkan kohdalle muotoa kun putki leviää pystysuunnassa.
https://dl.dropbox.com/sh/64m81b57fg443mt/kz_dxLp5Wa/21.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/R2PPLMLcDM/20.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/YegznZexth/22.JPG
Laitetaan kaiken uhalla vieläkin tänne kuvia vaikka vaihteet tuleekin.
Liikaa tullut käytettyä aikaa pähkäilyyn ja suunnitteluun, mutta nyt pientä edistystä.
Heftailtu kasaan ja dropoutit juotettu paikoilleen, huomenna jatkuu hitsaus kun juoksutteet on liotettu pois.
Monta asiaa olisi voinut tehdä chainstayden osalta toisin, no tehdää seuraavassa joka tulee varmaan tämän jälkeen seuraavaksi ehkä.
Per puoli reilu puoli metriä 1.5mm lankaa.
https://dl.dropbox.com/sh/64m81b57fg443mt/-Krgm99GOY/25.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/yZ-NwekGXb/26.JPG
Valtavan leveä perä, näyttää aika järkyttävältä.
https://dl.dropbox.com/sh/64m81b57fg443mt/4gnKQeKcZB/27.JPG
Läski kasaantuu. Nyt pitäs löytää sopiva paikka jauhemaalaukselle ja päättä vetäskö värin överiks. Komponentit on pääosin mustavalkoisia, joten sen pohjalta värivalinta tulee tehtyä.
https://dl.dropbox.com/sh/64m81b57fg443mt/hgpAgpcqX4/30.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/CHkM6k9sny/32.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/0y2nm5TI68/34.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/gDYRNQXwq8/35.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/_4OUIphwOA/36.JPG
Onko tästä tulossa joku super-erityisläski vai huijaako kuvakulma? Rengastila näyttää nimittäin suht jäätävän kokoselta
200mm perää ja 60mm heattubee
Kyllä se kuvakulma hieman valehtelee. Vähän liikaa tilaa on ainakin chainstayssa, 146mm, no mahtuupa ainakin pyörimään.
Perä on 190mm ja 128mm headtube. Molempiin päihin tulee Bud Clown Shoella.
Tässä se näyttää vielä överimmältä
https://dl.dropbox.com/sh/64m81b57fg443mt/6v1plPOx8-/37.JPG
Tässä todellisuus
https://dl.dropbox.com/sh/64m81b57fg443mt/9hQCDWjJdp/38.JPG
Läski lähti maalaukseen, varmaan keskiviikkona tai torstaina pääsee kasaamaan.
Muutama kuva vielä.
https://dl.dropbox.com/sh/64m81b57fg443mt/oNYxHPaPDO/40.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/uuYRzf6u6H/41.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/AIuq62C2hd/44.JPG
https://dl.dropbox.com/sh/64m81b57fg443mt/Jqu6u_idvL/45.JPG
Nyt vuorossa yksivaiheinen projekti.
Ensin haarukka, Max Paragonin dropouteilla. Pientä siistimistä vielä tarvitsee tehdä.
Siisti!!
Tästä tulee kova!!
E. Siis tosta läskistä, tosin uusikin projekti vaikuttaa kowalta
Kaikkea hienoa ja mukavaa tässä langassa
Minnes veit maalaukseen?
